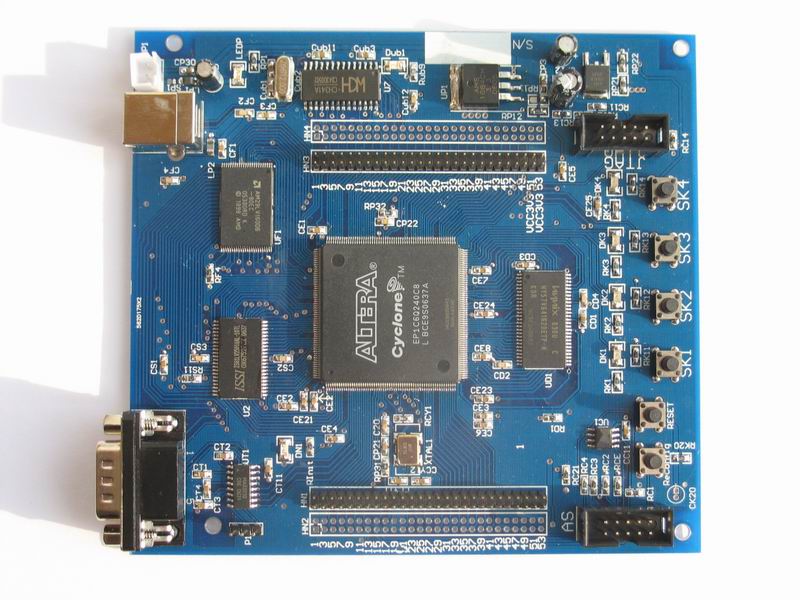

【配置簡介】
1、FPGA芯片：EP1C6Q240C8，請點擊 察看Cyclone系列介紹；
2、DRAM芯片：hynix57V641620 (為64M bits = 8M Bytes)；
3、Flash芯片：AMD29LV160,16M bits = 2M
Bytes（老版本沒有，新版本增加了，價格不變）；
4、配置芯片：EPCS1(1Mbits)
5、SRAM：IS61LV25616，256×16 bits ＝ 512K
Bytes；
6、供電電路：AS1084-3V3（3A、3.3V輸出低壓差穩壓集成電路）+ AS1084T(3A可調低壓差穩壓集成電路）,可以通過USB口取電，或者5V電纜取電。
7、時鐘電路：50M有源晶振；
8、RS232接口電路：采用max3232,支持1路RS232通訊接口；
9、CH341
USB口通訊電路，適合筆記本用戶；
10、6個獨立按鍵；
11、7個指示燈；
12、引出FPGA下載接口；
13、引出IO數目：54個。這些引腳已經通過四排40Pin插針引出。（注：這些引腳基本為共用引腳，您在使用時候需要注意，避免沖突。比如，大多數引腳已經同時接到Flash芯片上，如果您的開發板上有Flash,您需要與Flash分時復用這些引腳。）
14、電路板材料與焊接工藝：采用 雙面板制作 + 專業流水線上回流焊接工藝 。
【EP1C6片內資源簡明列表】
1.邏輯單元：共5980個，支持接近12萬門的設計；
2.內嵌RAM：共92，160bits ；
3.包含2個PLL ；
4.包含34個差分通道；
5.大用戶I/O數：185
【功能與用途】
1、迅速驗證您自己的設計與想法。EP1C6包含邏輯單元5980個，支持接近12萬門的設計，足夠驗證一般規模的設計。許多CPLD開發板因為容量太小，無法驗證的設計，本開發板都可以輕而易舉得完成。
2、迅速入門nios處理器。ezNiosC6系列是目前價格低的良好支持nios軟核處理器的開發板。(ezNios660包含64Mbits
DRAM),足夠運行大多數的程序。（使用時候，可以將Program memory、Read-only data
memory、Read/Write data
memory均設為sdram，程序與數據通過JTAG接口傳送到sdram中，并不需要flash，就可以運行大多數得程序）。
3、教學與學習。是教學或者學習數字電路、Verilog（或者VHDL)硬件描述語言的得力助手。常用的CPLD開發板因為容量太小，稍微復雜一點的
設計，就容納不下，影響了您的學習；本開發板包含邏輯單元5980個，內嵌RAM共92，160bits，支持接近12萬門的設計，足夠驗證一般規模的設計了。
【開發板的亮點】
1、佳的性價比。這么小的花費，就能立刻進入Cyclone FPGA 與 nios軟核處理器的世界。主芯片采用Altera
Cyclone EP1C6Q240C8
，包含5980個邏輯單元，相當于12萬門的規模。超過Flex10K100（4992個LCELL）,更是EPM7128（128個LCELL)的46倍，售價卻依然低廉。
2、支持nios軟核處理器。ezNiosC6C系列是目前售價低并良好支持nios軟核處理器的FPGA開發板。包含64Mbits
DRAM + 16Mbits Flash,足夠運行大多數的程序。
3、支持USB口取電。僅僅需要一臺電腦，就可以迅速開始您的FPGA試驗，并不需要額外的電源。（注：請參考電腦主板的說明書，保證USB口具有限流保護能力（幾乎所有的主板都可以滿足要求），因為開發板耗電變化范圍很大，有時會超過500mA,我們不對您使用過程中造成的USB口損壞負責）。
4、可擴展性能好。開發板已經通過40PIN排針引出54個IO，方便您自己的擴展。開發板大支持512Mbits
DRAM,64Mbits Flash。
【相關試驗范例】
1、FPGA實驗一_手把手教你實現流水燈
2、FPGA實驗二_開始仿真_手把手教你開始RTL仿真
3、FPGA實驗三_如何運行后仿真
4、FPGA實驗四_手把手教你運用SignalTapII
5、FPGA實驗五_手把手教你實現串口通訊
6、FPGA實驗六_手把手教你實現USB口通訊
7、NiosII實驗一_創建NiosII小系統
8、NiosII實驗二-niosII的仿真
9、NiosII實驗三-niosII的調試
10、NiosII實驗四_創建標準NiosII系統
11、NiosII實驗五-NiosII中Flash的使用
12、NiosII實驗六-NiosII中PWM的使用
【本站原創FPGA-NIOSII相關文檔】
1、（本站原創）FPGA實驗一_手把手教你實現流水燈
2、（本站原創）FPGA實驗二_開始仿真_手把手教你開始RTL仿真
3、（本站原創）FPGA實驗三_手把手教你運行后仿真
4、（本站原創）FPGA實驗四_手把手教你運用SignalTapII
5、（本站原創）FPGA實驗五_手把手教你實現串口通訊
6、（本站原創）FPGA試驗六_USB通訊實驗
7、（站長原創）FPGA也瘋狂（一）--Nios無痛入門
8、（站長原創）FPGA也瘋狂（二）--NIOSII的仿真
9、（站長原創）FPGA也瘋狂（三）--NIOSII的調試
10、（站長原創）FPGA也瘋狂（四）--StepByStep創建標準niosII系統
11、（站長原創）FPGA也瘋狂（五）--向Nios系統中添加客戶定制邏輯
12、（站長原創）FPGA也瘋狂（六）--NiosII中Flash的使用
13、（站長原創）FPGA也瘋狂（七）--NIOS處理器中DRAM的使用
14、（站長原創）FPGA也瘋狂（八）--Flash編程器的使用
15、（站長原創）FPGA也瘋狂（九）--EDA軟件的安裝與配置
16、NiosII開發常見問題與回答
17、管腳對應關系表
18、ezNiosC6C用戶手冊
19、本站實驗教程、文檔閱讀說明
20、軟件安裝說明
【其他參考文檔】－－選部分列取，僅供學習用
1、altera全國教師會議的Quartus4.1實驗講義
2、Fpga design flow
3、NiosII_Exercises_Ver3
4、用SignalTap嵌入邏輯分析儀驗證PLD設計
5、AHDL的介紹ppt
6、ALTERA的開發ppt
7、Altera可編程應用
8、Altera器件配置手冊
9、cyclone系列開發手冊
10、Designing_with_Quartus_II_Exercises_Ver10_v4_1
11、quartus2中文簡明手冊
12、Quartus II中文用戶指南
13、quartusii_handbook
14、FPGA基本使用問題faq
15、nios開發英文參考文檔（很多，不一一列舉）
16、GAL使用教程
17、Verilog基礎知識
18、Verilog HDL練習題
19、Verilog HDL SYNTHESIS A Practical
Primer
20、testbench入門文檔
21、verilog golden reference
guide
22、verilog_std
23、代碼大全
......
【裝相清單】
1、開發板：1塊；
2、ByteBlasterII下載電纜：1條；
3、USB取電電纜：1條；
4、串口通訊電纜（兩頭孔）：1條；
5、1張用戶光盤，2張資料光盤（包括QuartusII4.2 + nios2_1_1_b131 + ModelSim6.0
SE + 相關資料、范例等）
